Шкаф управления ШУЭО-5/3-Т111-200204
Код: 2484
Изготовление секций
под заказ любой длины
под заказ любой длины
Бесплатная доставка
до терминала ТК
до терминала ТК
Бесплатный выезд
замерщика на объект
замерщика на объект
Бесплатная доставка
при заказе от 10000 рублей
при заказе от 10000 рублей
Характеристики
| Назначение | резервуар |
| Тип теплоизоляции | минеральная вата |
| Пропарка | нет |
| Минимальная температура окружающей среды | -45 °C |
| Требуемая температура стенки резервуара | 5 °C |
| Габариты | 8450 х 9250 мм |
| Толщина теплоизоляции | 100 мм |
| Взрывозащита | нет |
Описание
| № | Наименование | Обозначение | Ед. изм. | Кол-во |
|---|---|---|---|---|
| 1. Подсистема обогрева | ||||
| 1.1 | Саморегулирующаяся электрическая нагревательная лента | Samreg 40-2CR | м | 224 |
| 1.2 | Комплект заделки для кабеля | ТКТ/ПРОМ | шт | 6 |
| 1.3 | Комплект заделки для кабеля | ТКТ/3M | шт | 3 |
| 2. Подсистема питания | ||||
| 2.1 | Коробка соединительная | МТ 404 | шт | 2 |
| 3. Подсистема управления | ||||
| 3.1 | Шкаф управления электрообогрева | ШУЭОр-10/6-Т111-200616_23-Д | шт | 2 |
| 3.2 | Коробка соединительная | МТ 728 | шт | 1 |
| 3.3 | Датчик температуры | ДТС014-50М.В3.20/2 | шт | 1 |
| 4. Подсистема крепления | ||||
| 4.1 | Этикетка: Внимание электрообогрев | Этикетка | шт | 9 |
| 4.2 | Лента монтажная | ТП | м | 290 |
| 4.3 | Лента крепежная, 50 м | ЛАМС | шт | 7 |
| 4.4 | Хомут | ХЛ-30 | м | 400 |
| 4.5 | Крепежные элементы для хомута | ЗХЛ-3/30 | шт | 15 |

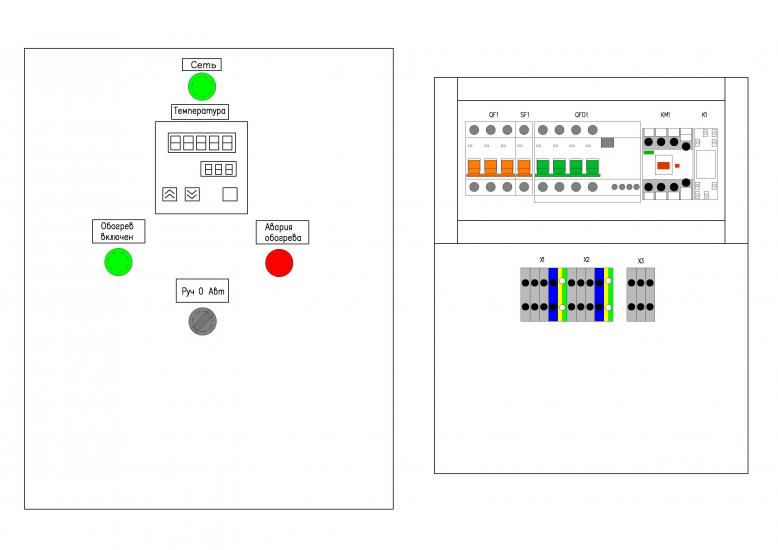

Комплектация
| Наименование | Тип DEKraft | Ед. изм. | Кол-во |
|---|---|---|---|
| Бокс | ЩМП2-0 IP54 | шт | 1 |
| Вводной автомат | ВА-101 3п 32А | шт | 1 |
| Вводной автомат | ВА-101 1п 6А С | шт | 1 |
| Автомат дифференциальный | ДИФ 4п 25А 30мА | шт | 1 |
| Контактор модульный | КМ-103 25А | шт | 1 |
| Реле промежуточное | RXM4AB2P7 6А 230В 4ПК | шт | 3 |
| Разъем для реле | RXZE2S114M 2/4ПК | шт | 3 |
| Переключатель | XB7ND33 3 пол. | шт | 1 |
| Лампа сигнальная | AD22DS (зеленый) | шт | 2 |
| Лампа сигнальная | AD22DS (красный) | шт | 1 |
| Регулятор температуры | ТРМ1-Щ1.У.Р | шт | 1 |
| Клеммник | DKC 6мм² (серый) | шт | 3 |
| Клеммник | DKC 6мм² (синий) | шт | 1 |
| Клеммник | DKC 6мм² (желто-зеленый) | шт | 1 |
| Клеммник | DKC 4мм² (серый) | шт | 6 |
| Клеммник | DKC 4мм² (синий) | шт | 1 |
| Клеммник | DKC 4мм² (желто-зеленый) | шт | 1 |
| Заглушка для клеммника | ZCB061GR 2.5-10мм² | шт | 1 |
| Кабель-канал перфорированный | 40х40х2000 | шт | 0.33 |
| Провод | ПУГВ 1х2.5 | м | 2 |
| Провод | ПУГВ 1х2.5 | м | 2 |
| Провод | ПУГВ 1х0.5 | м | 40 |
| Наконечник | E2508 | уп | 1 |
| Наконечник | E2508 | уп | 1 |
| Наконечник | Е7508 | уп | 1 |
| Ограничитель на Din-рейку | Пластик | шт | 6 |
| Din-рейка | L=30см | шт | 2 |
| Маркер кабельный | МКН (комплект 0-9) 2.5мм² | уп | 1 |
| Наклейка | шт | 5 | |
| Сальник | PG-21 | шт | 1 |
| Сальник | PG-21 | шт | 1 |
| Сальник | PG-16 | шт | 1 |
